DP-30HS 差分探头提供一个安全的仪器给所有的示波器使用，它可以转换由高输入的差 动电压（≦65 Vp-p）进入一个低电压（≦7.0V）,并且显示波形在示波器上,使用频率 高达30 MHz ,非常适合大电力测试，研发使用。
差分探头输出标本是设计在操作示波器1M Ω的输入阻抗的相对衰减量,当使用50Ω匹 配器时衰减量刚好为2倍量。
DP-30HS 差分探头,也建议选购本公司生产的PL-10阻抗转换器,可以延伸差分探头的应 用范围-可以在数字电表上观测更精确的实际测试电压值(示波器精确度为3%,数字电表 约精准10倍)。
型号 | DP-30HS |
频宽(-3dB) | DC-30MHz |
衰减比例 | x1,x2,x10 |
精度 | ±2%(热机20分钟后) |

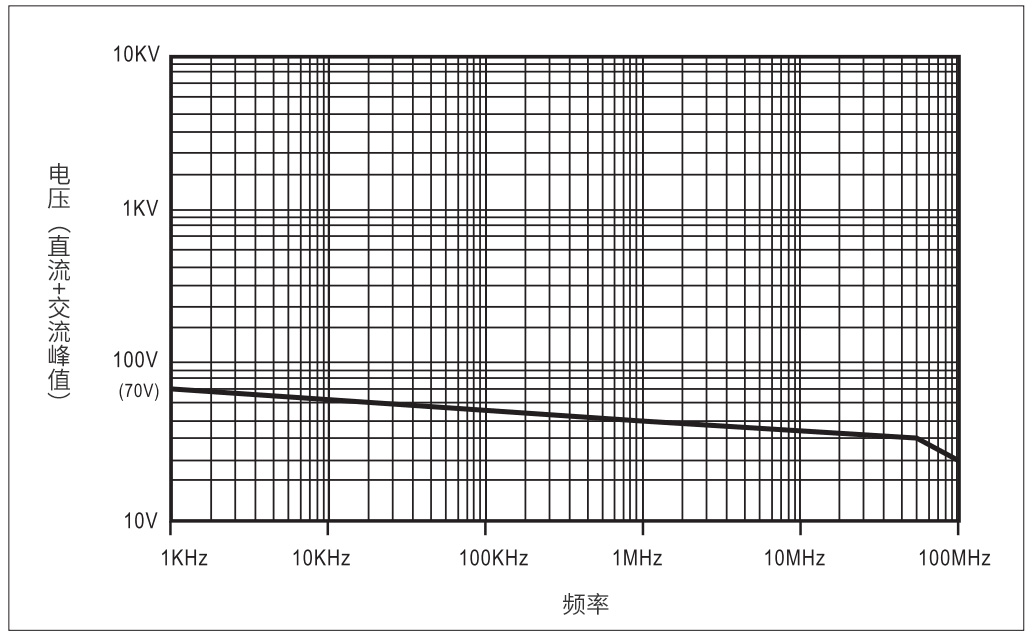

输入电压范围 | x1时≤6.5V，x2时≤13V，x10时≤65V |
输入直流电压 | 65V |
杂讯 | ≤1.0mV rms |
输入阻抗 | 两端之间：1MΩ//2.5pF 单端对地：0.5MΩ//5pF |
杂讯抑制率（CMRR) | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 250g |

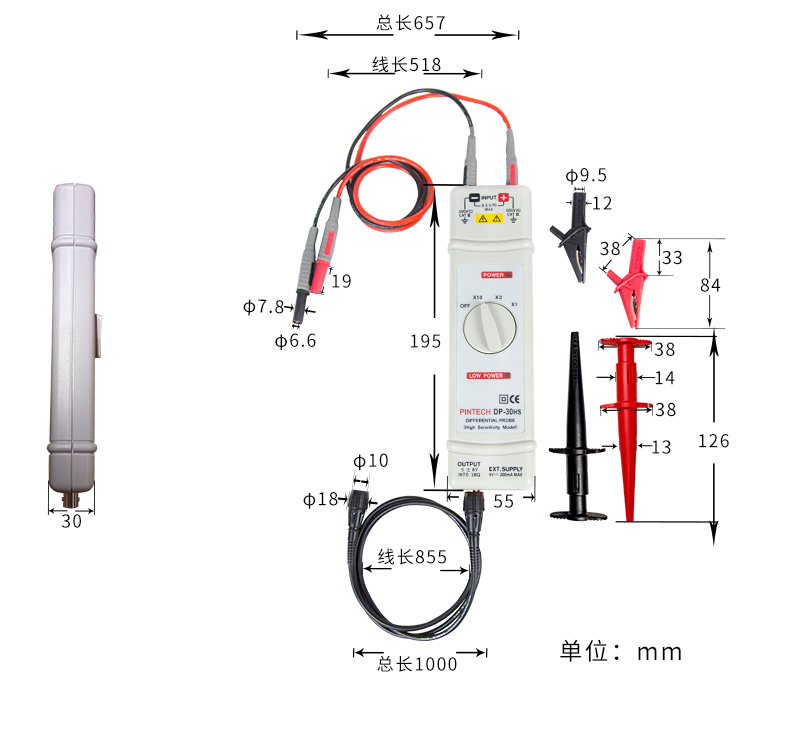

尺寸 | 195*55*30 mm |
