带宽(-3 dB)

70MHz

衰减

X1 / X10

精确度

≦ ± 2%

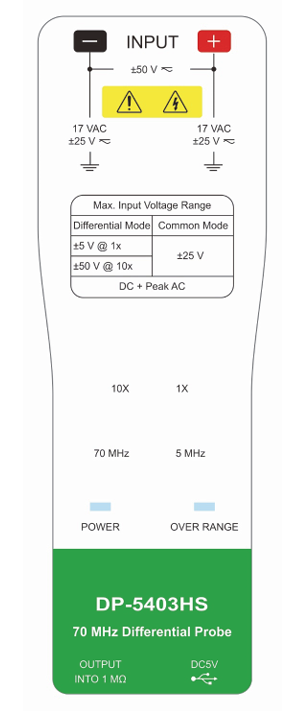

输入电压范围

≦ ± 5 V (DC + AC peak) X1檔, (约 3.5 Vrms)

≦ ± 50 V (DC + AC peak) X10檔, (约 35.4 Vrms)

允许最高输入电压

最高差动电压: ± 50 V   (DC + AC peak)

输入端及接地端间最高电压: 17 Vrms

输入阻抗

X1: 1 MΩ // 6 pF   ; X10: 1 MΩ // 1 pF

输出电压

≦ ± 5 V

输出阻抗

50 Ω (在1 MΩ输入阻抗的示波器系统中)

上升时间

≈ 5 nS

噪声抑制率

60 Hz: ＞80 dB /   100 Hz:

＞60 dB / 1 MHz: ＞50   dB

5 MHz 限制带宽

可切换: Full / 5 MHz

电源

指定外接5 VDC 电源 (必须使用本公司指定品)

最大耗电量约500 mA

尺寸(不含引线)

175 x 68 x 28 mm

重量

285 g

温度

⼀般状态: +20 °C ~   +30 °C

操作环境: 0 °C ~ +50 °C

储存环境:   -30 °C ~ +70 °C

相对湿度

⼀般状态: ≦ 70 %RH

操作环境: 10% ~ 85%

RH 储存环境: 10% ~ 90% RH

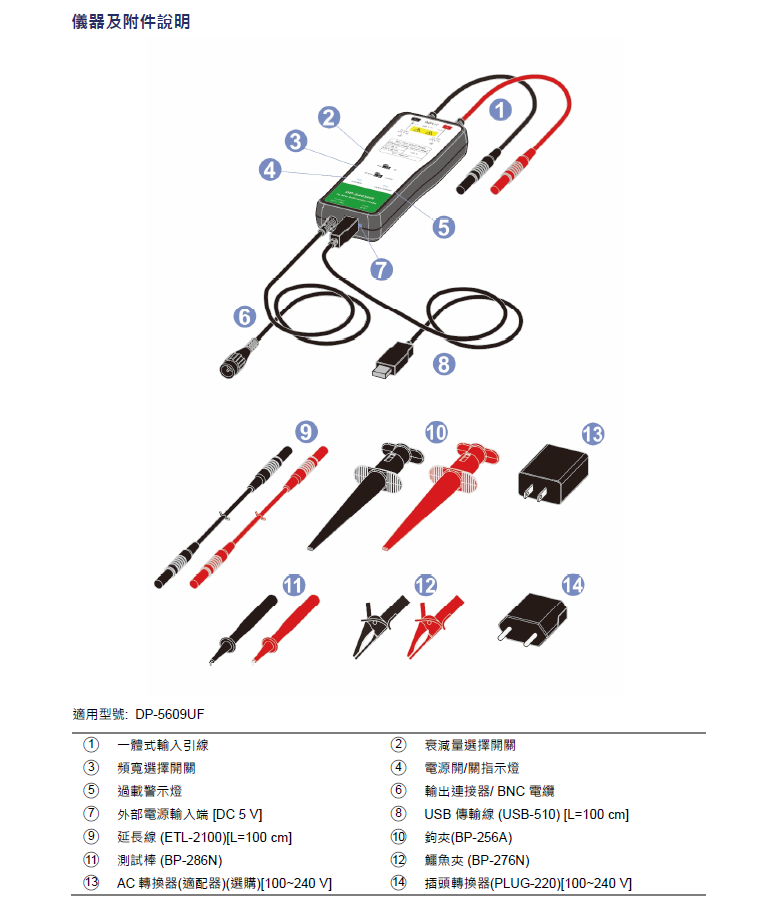

标准附件

延⻑线x红黑各1, 钩夹 x红黑各1, 鳄鱼夹 x红黑各1,

测试棒 x 红黑各1, USB   连接线 x 1条, 插头转换器 x 1个,

AC 转换器(适配器) x 1个
