品致PinTech PT-5208 有源差分探头(8kVp-p, 50MHz)
PT-5208(8kVp-p,50MHz) 简略说明： PINTECH高频高压差分探头， 测量范围从10mV-8kVp-p.频宽DC-50MHz（-3dB）.足以应付9成的应用范围.
PT-5208 差分探头提供一个安全的绝缘仪器给所有的示波 器使用,它可以转换由高输入的差分电压(≦8kV PEAK)进入 一个低电压(≦4.0V),并且显示波形在示波器上,使用频率高 达50MHz,是高电压专用型。
差分探头输出标示是设计在操作示波器1MΩ的输入阻抗 的相对衰减量,当使用50Ω匹配器时衰减量刚好为2倍量。
PT-5208 差分探头,也建议在数字电表上观测更精确的实 际试电压值(示波器精确度为3%,数字电表约精准10倍)。
型号 | PT-5208 |
频宽（-3dB） | DC-50MHz |
衰减比例 | x10，x100，x1000 |
上升时间 | 7ns |
精确度 | ±2% |

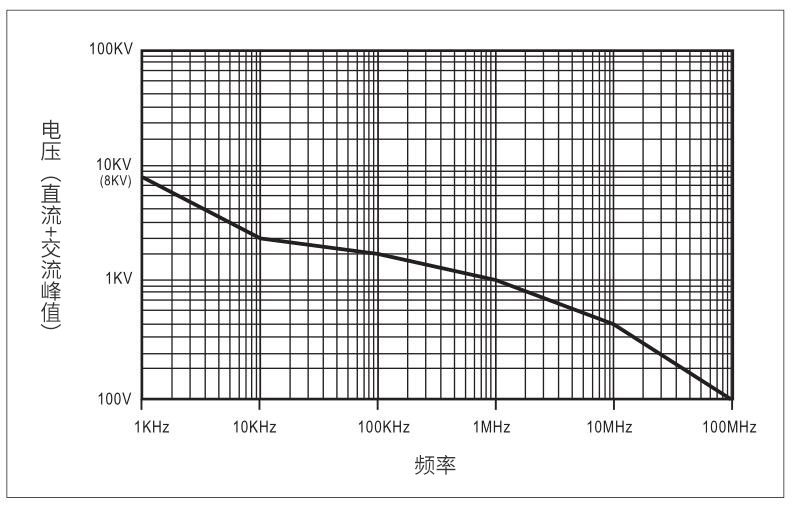

输入交流电压（Vp-p） | 80V@1/10 800V@1/100 8kV@1/1000 |
输入直流电压 | 40V@1/10 400V@1/100 4kV@1/1000 |
输入交流电压（AC rms） | 2.8kV |
输入阻抗 | 两端之间：20MΩ//2pF 单端对地：10MΩ//4pF |
杂讯抑制率（CMRR) | 60Hz:＞80dB；100Hz:＞60dB；1MHz:＞50dB |
示波器输入阻抗 | 1MΩ |
噪声 | ≤1mV rms |
工作温度 | 0~50℃ |
工作湿度 | 10~85%RH |
重量 | 390g |

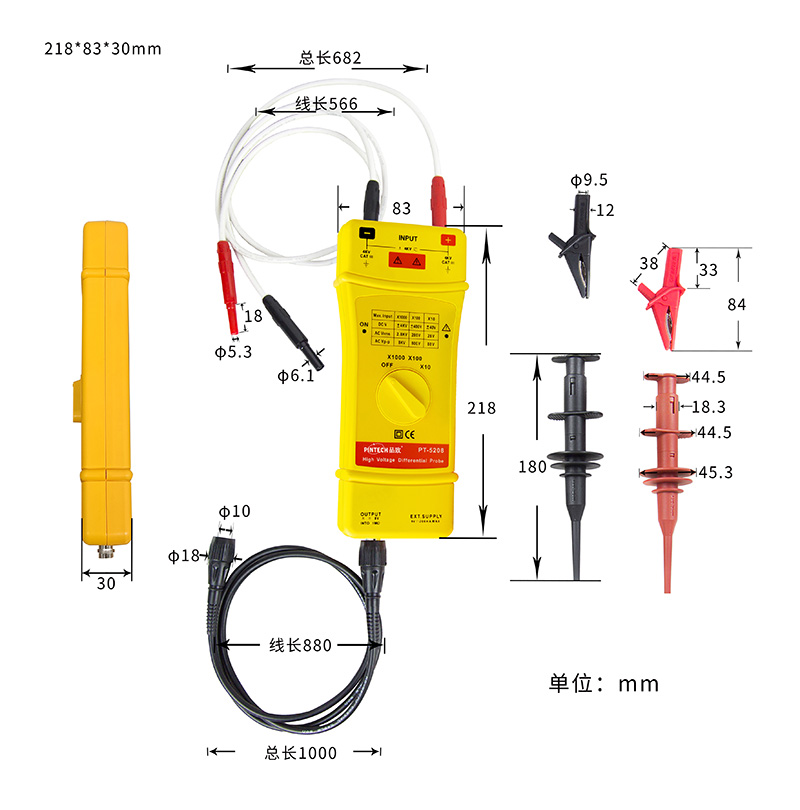

尺寸 | 218*83*30 mm |
