日本日置 钳式电流探头 3270系列 3275
可直接输入到示波器的DC～2MHz/500A宽频电流探头（700A peak（非连续））
最大值500A 0.01V/A输出 钳口直径20mm
● DC～2MHz的宽频带,500A的大电流也可测量。适用于开关电源等电源周边装置的电流测量
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形

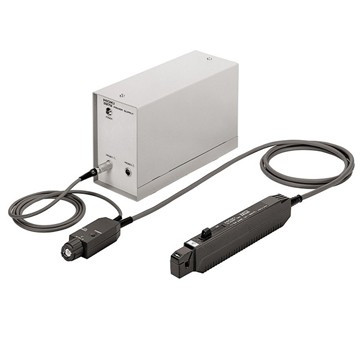

● 使用选件的专用电源,可提供除示波器以外的电源
最大值500A 0.01V/A输出 钳口直径20mm
● DC～2MHz的宽频带,500A的大电流也可测量。适用于开关电源等电源周边装置的电流测量
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形
● 使用选件的专用电源,可提供除示波器以外的电源

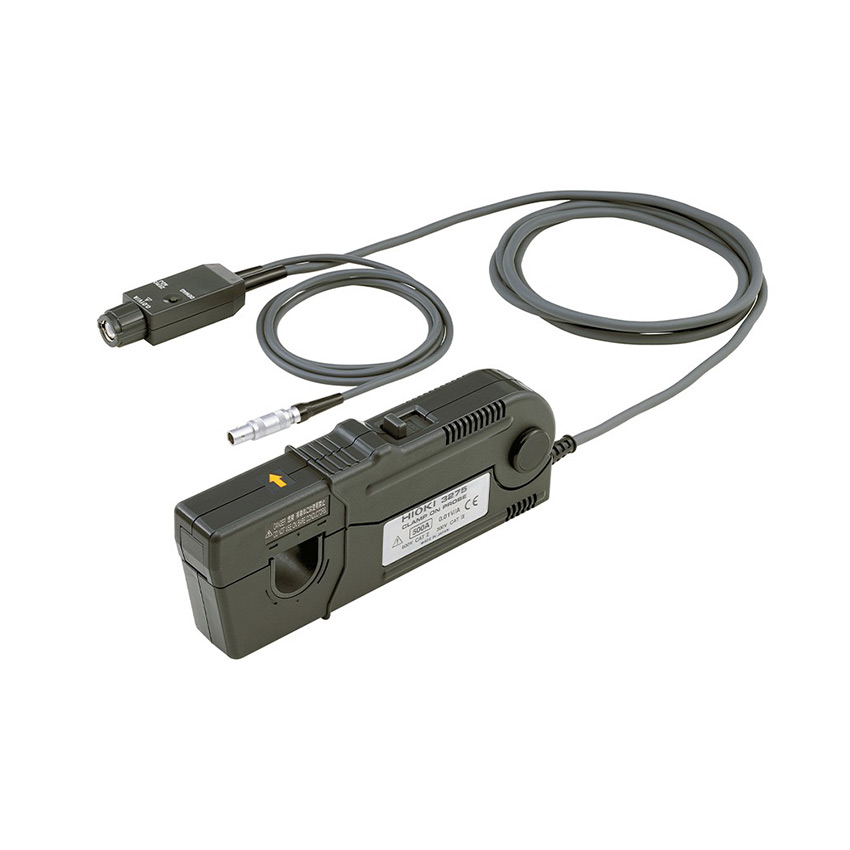

3275 钳式电流探头
可直接输入到示波器的DC～2MHz/500A宽频电流探头（700A peak（非连续））
最大值500A 0.01V/A输出 钳口直径20mm
● DC～2MHz的宽频带,500A的大电流也可测量。适用于开关电源等电源周边装置的电流测量
● 可直接输入到示波器的BNC端子
● 可在存储记录仪观测波形
● 使用选件的专用电源,可提供除示波器以外的电源
产品选件
| 电源3272 用于电流探头的电源，输出±12V ±0.5V，600mA（各通道的总和） |
| 电源 3269 用于电流探头的电源，±12V ±0.5V，±2.5A（各通道的总和） |
型号 | 3275 |
频带宽 | DC～2MHz(-3dB) |
上升时间 | ≤175ns |
连续最大输入量程 | 500A rms |
最大峰值电流 | 700A peak（非连续） |
输出电压率 | 0.01V/A |
振幅精度 | ±1.0%rdg.±5mV（0～500A/DC,45～66Hz） |
噪音 | 最大25mA或更小(带宽限制到20MHz) |
温度特性灵敏度 | ±2%（55Hz/150A输入，0～40℃） |
额定最大值 | 7.2VA （输入在最大量程内） |
电源供应 | ±12V ±0.51V |
使用环境 | 0～40℃，最大80%rh（不凝结） |
外部磁场阻抗 | 最大800mA（等效）(直流和60Hz，磁场400A/m) |
最大线路电压 | 600V CAT-II,300V CAT-III(绝缘体) |
被测导线 | 直径最大20mm |
体积及重量 | 传感器:约176宽×69高×27厚mm，520g， |
电缆长 | 传感器电缆：约2m(BNC连接) |
附件 | 软包×1，使用说明书×1 |
